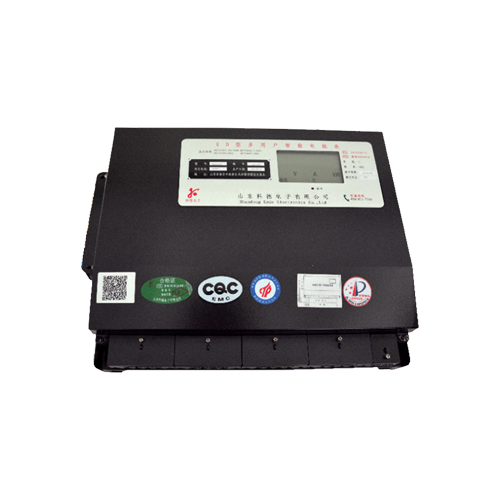

技术特点

? 表箱体积小
，内部走线规则、整齐
，符合配电要求
，安装、维护、升级方便；

? 液晶显示
，显示信息：户号、累计、剩余、透支、时间、电压、电流、功率、电价、故障、拉闸、通讯等；

? 电表进线端采用专用接线端子（专用模具）
，电流承载能力强
，便于现场施工；

? 电表采用进口多功能、多资源、集成度高、运行速度快的处理器控制芯片（工业级）
，？榛峁股杓
，抗干扰能力强；

? 电表采用专用三相电能计量芯片
，测量周期短、精度高、性能稳定、使用寿命长
，有效防止窃电；

? 电表通讯电路采用防雷电路
，信号采用光电隔离
，通讯电路与电表其它电路进行分离处理
，可最大程度减轻雷击对电表的伤害；

? 计量电路与通讯显示电路采用双 CPU结构
，一个主管计量
，一个主管通讯指示和显示
，通讯时不影响计量；

? 单三相用户组合可通过软件进行任意设置；

? 电能信号采集？榻涌诓捎玫缒宰ㄓ媒
，经过特殊处理
，信号传输可靠；

? 内部强电与弱电间采用镀锌屏蔽板隔离
，可减轻强电对弱电信号的干扰；

? 内有继电器检测装置
，具有缺相；すδ；

? 电表各种数据参数采用加密算法
，保证数据安全；

? 具有状态查询功能
，可实时查询用户的用电负荷；

? 直接接入式电表
，最大单相用户数量为36户
，可灵活设置三相用户数量

。

? 内部电源三相供电
，具有电源缺相指示功能；电源缺相
，电表照常工作；

? 网络通讯功能
，电表提供RS485接
，可直接组建RS485通讯网络或通过转换器实现其他通讯方式的组网

。

功能特点

? 预付费（倒计数）功能：用户须先购电后用电
，欠费断电
，缴费方式多样

。

? 后付费（正计数）功能：传统模式
，先用电后交费

。

? 控制功能：内部有继电器
，可以控制及监控用户用电

。

? 断电事件记录功能：电表将记录每户电表最后一次断电的时间和断电原因（例：欠费断电、过载；ざ系纭⒍裥愿涸囟系绲龋
，便于管理人员查询用户的断电情况

。

? 检测功能：内有继电器检测？
，可以监测用户用电状态
，可防止缺相等情况引起用户设备的损坏

。

? 过载；ぃㄏ蘖鳎┕δ埽旱庇没Ц涸爻视米畲蟾涸厥
，该用户自动断电；

。

? 断电恢复方式：分自动恢复、刷卡恢复

。

? 低电量报警功能：设置报警电量
，剩余电量小于设置报警电量后可选择闪烁、断电、短信等方式提醒

。

? 允许透支电量功能：根据用户信誉不同可设置不同允用透支电量
，超过设置参数后欠费断电

。

? 定时断送电（开关）功能：根据每个时间段的通断状态
，实现对用户的定时通断电控制

。每周56个时间点自行设定

。支持2套定时模式之间的切换

。

? 用户双回路（三回路、四回路）供电功能：将电表的2条(3条、4条）出线提供给一个用户使用
，除2线(3线、4线）用电进行合计计算外
，用户的每条供电线路的功能与选择的电表类型的功能完全相同
，所有使用参数可分别设置
，实现独立控制

。

? 免费赠予电量功能：即每月免费赠予用户一定电量
，并累加至剩余电量中

。

? 恶性负载识别功能：考虑到安全用电问题
，产品可对恶性负载（恶性负载：容易构成火灾等危险的纯阻性发热用电器
，例如热的快、电炉、电锅等）进行控制
，而不影响正常（允许）用电器的使用

。

? 夜间小功率限制功能：设置夜间负载参数
，夜间可方便用户使用小功率电器（如：电池充电器等）

。

? 特许负载允用功能：可设置多个允用或禁用负载
，方便用户对特殊电器的正常使用及限制

。

? 总表计量功能：可计量统计多用户出线所有回路的累计电量（直接接入式)

。

? 缺相；すδ埽喝嘤没г谌毕嗟那榭鱿
，继电器自动断开
，起；ぷ饔

。

主要技术指标

? 额定电压：AC～3x220/380V

? 精度等级：1级

? 标定电流：5(40)A
，脉冲常数：900imp/kW·h

　　　　　　15(60)A
，脉冲常数：900imp/kW·h

　　　　　　20(80)A
，脉冲常数：400imp/kW·h

? 电量分度：0.01度

? 使用环境温度：-25℃～55℃

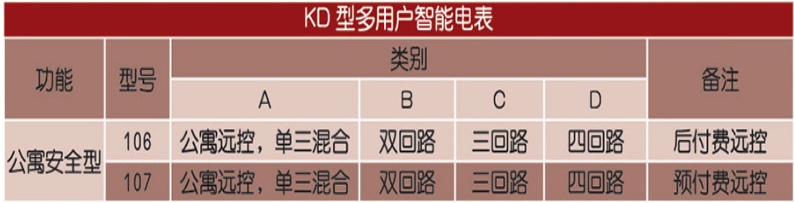

型号代码对照表

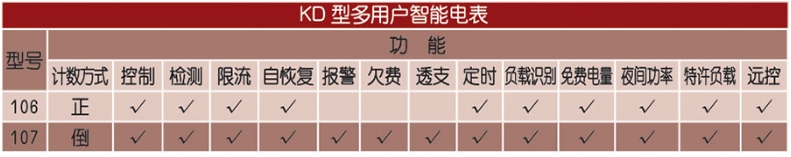

功能对照表

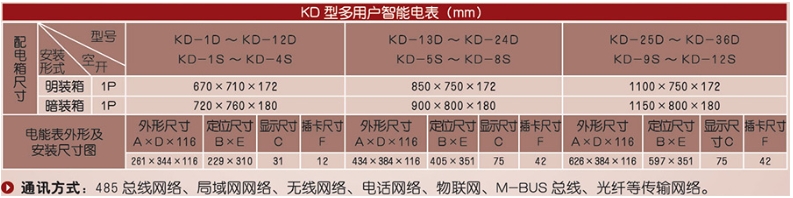

电能表、配电箱尺寸一览表

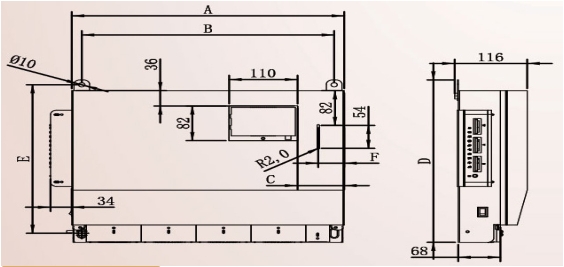

外形尺寸图
